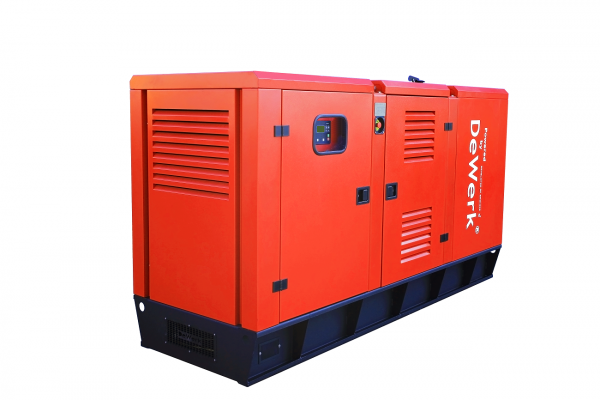

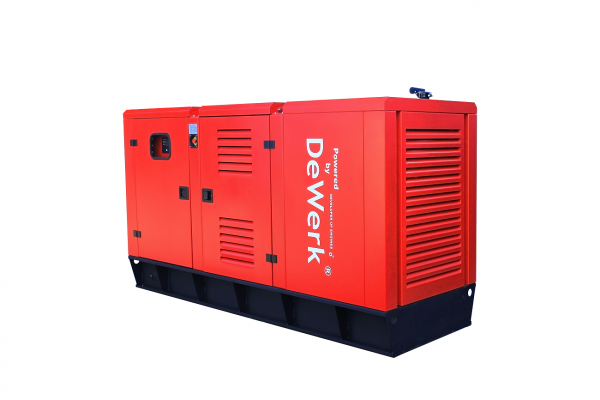

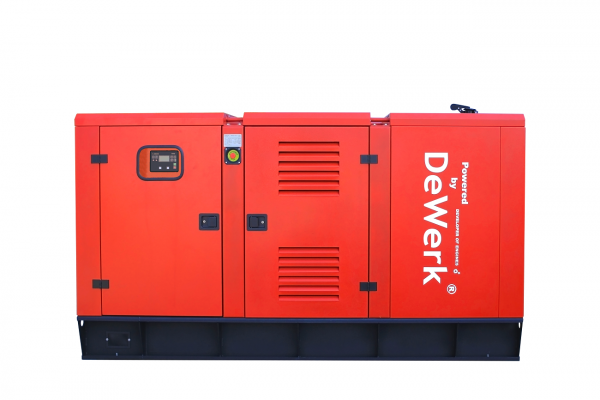

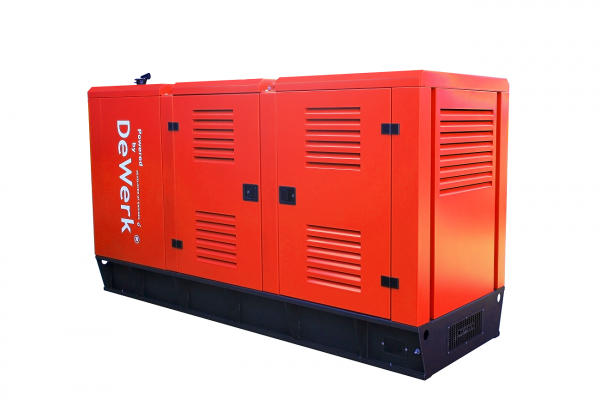

Generator 100 kva DEWERK

Generator de curent pe motorina ESE 100 kva produs de Endress Group Romania sub marca Zenessis este dotat cu motor DEWERK DW61DS, alternator dinamic incarcare acumulatori Marelli MXB 225 SB4 / Strathon ECO-80-4, sistem de control DATAKOM DKG 309 si carcasa insonorizata acustic. Greutatea generatorului este de 1144 kg, iar dimensiunile acestuia sunt de 2600 x 1100 x 1500 mm.

Grup electrogen 100 kva are motor diesel DEWERK DW61DS cu 6 cilindri in linie, putere maxima standby de 100 kWm, 1500 rpm turatie, regulator electronic, capacitate ulei 17l, capacitate rezervor de 200l, capacitate agent racire a motorului de 23l si un consum de 20,5 l/h a combustibilului la sarcina 100% in regim prime.

Alternatorul Marelli MXB 225 SB4 / Strathon ECO-80-4 are tensiune 400 / 230 V, frecventa 50 Hz, clasa protectie H, grad protectie IP23, sistem de excitatie electronic, randament 93% si este configurat fara perii, cu 4 poli si 3 faze.

Sistemul de control DATAKOM DKG 309, cu display LCD 128 x 64 pixeli si incarcator baterie static, asigura pornirea si oprirea generator 100 kva, in modul manual si automat si ofera posibilitatea de programare pe panoul frontal si prin intemediul softului PC. Panoul de control este montat in interiorul unei carcase metalice cu IP 54 si prevazut cu geam pentru vizualizare a comenzilor.

Carcasa insonorizata acustic este realizata din otel galvanizat si vopsita in camp electrostatic. Carcasa este proiectata modular cu usi de acces in interior pe toate laurile pentru a optimiza racirea motorului si alternatorului.

Generator diesel 100 kva poate fi furnizat cu sistem comanda si monitorizare de la distanta, sistem de incalzire combustibil / ulei sau anticondens tablouri electrice, remorca auto, senzor detectie scurgeri lichide si alte dotari optionale in functie de preferintele si nevoile personale.

Modelele de generatoare diesel de curent  au garantie de 36 de luni, in limita a 2000 ore de functionare.

DOTARI STANDARD

♦ Panou control & comanda cu masuratori & dispozitive de control, metalic, grad protectie IP 54

♦ Incarcator static pt. acumulator

♦ Alternator dinamic incarcare acumulatori .

♦ Incalzitor termostatat comandat pt. lichidul de racire

♦ Acumulator pornire supradimensionat

♦ Buton oprire urgenta

♦ Sasiu cu rezervor combustibil dimensionat pt. 8 ore autonomie

♦ Amortizoare antivibratii

♦ Dispozitiv masurare nivel combustibil

♦ Trasee electrice protejate cu tubulatura & presetupa

♦ Toba esapament rezidentiala

♦ Usi acces pe toate cele 4 laturi prevazute cu incuietori

♦ Sistem pentru manipularea cu macaraua sau cu motostivuitorul

♦ Capitonaj antifonic ignifug

♦ Tampoane externe conice

♦ Balamale metalice



 MOTOR DIESEL

♦ Tip - DEWERK

♦ Model - DW61DS

♦ Numar cilindrii & dispunere - 6 in linie

♦ Sistem inductie - Directa cu turbocompresor

♦ Sistem racire - Cu apa

♦ Putere maxima standby (kWm) - 100

♦ Turatie (rpm) - 1500

♦ Cilindre (l) - 6,49

♦ Diametru interior & cursa (mm): 105/125

♦ Factor compresie - 17 : 1

♦ Regulator - Electronic

♦ Capacitate totala ulei (l) - 17

♦ Capacitate agent racire (l) - 23

♦ Consum combustibil la sarcina 100% in regim prime (l / h) - 20.5



ALTERNATOR MARELLI/STRATHON

♦ Model - MXB 225 SB4 / ECO-80-4

♦ Frecventa (Hz) - 50

♦ Concept - Fara perii, cu 4 poli

♦ Faze - 3

♦ Tensiune (V) - 400 / 230

♦ Clasa protectie H

♦ Sistem excitatie - Electronic

♦ Randament 93 %

♦ Grad protectie IP23

♦ Certificare test EN 10204:2001



PANOU COMANDA

Realizat in cutie metalica, cu grad de protectie IP54, prevazut cu incuietoare. Panoul comanda este dotat cu modul de comanda DATAKOM DKG 309, prevazut cu posibilitate de pornire si oprire grup electrogen, atat in modul automat cat si in modul electric. Modulul de comanda monitorizeaza reteaua electrica si poate comanda si controla panoul AAR (aclansarea automata a rezervei).

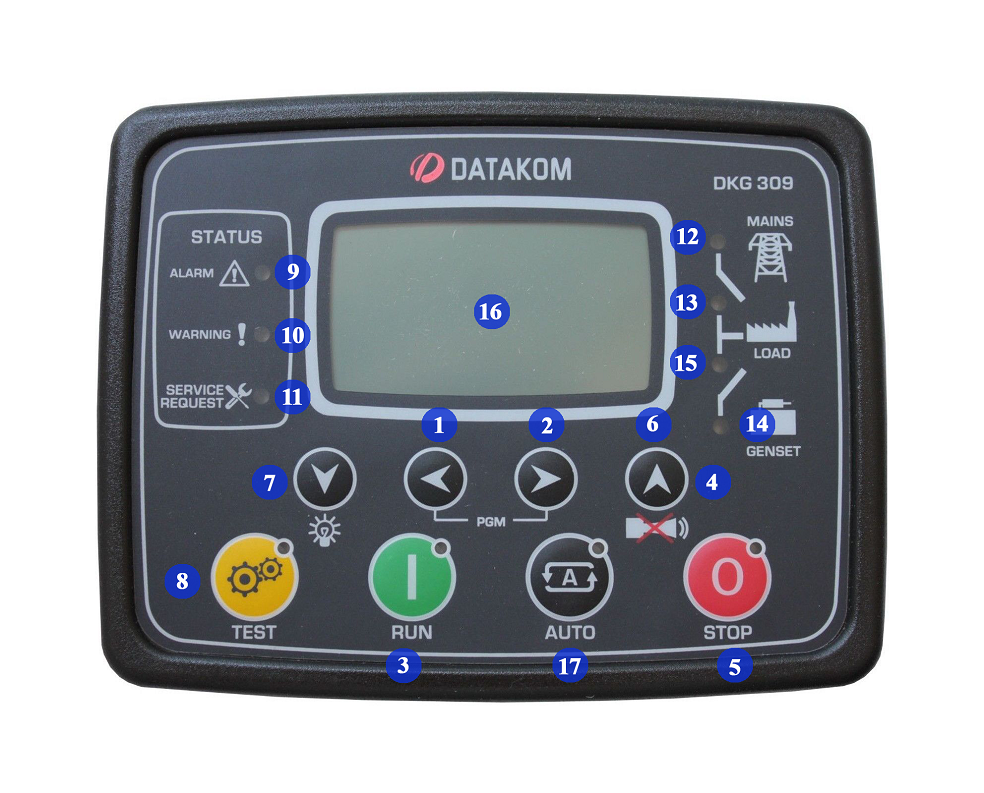

    1. Buton Stanga
    2. Buton Dreapta
    3. Buton Start Manual
    4. Buton Reset
    5. Buton Stop
    6. Buton Sus
    7. Buton Jos
    8. Buton Test
    9. Led Alarma
  10. Led Atentionare
  11. Led Mentenanta
  12. Led Prezenta Retea
  13. Led Cuplare Retea
  14. Led Generator Pornit
  15. Led Cuplare Generator
  16. Display 128 x 64 pixeli
  17. Buton Pornire Automata

♦  Specificatii standard panou comanda:
Panoul de comanda si control este montat in interiorul carcasei , in cutie metalica cu IP 54, prevazut cu geam pentru vizualizare, dotat cu:
         - Modul comanda DATAKOM DKG 309
         - Incarcator baterie static
         - Buton oprire de urgenta & sigurante pt. controlul circuitelor
         - Protectie diferentiala supracurent
         - Relee protectie

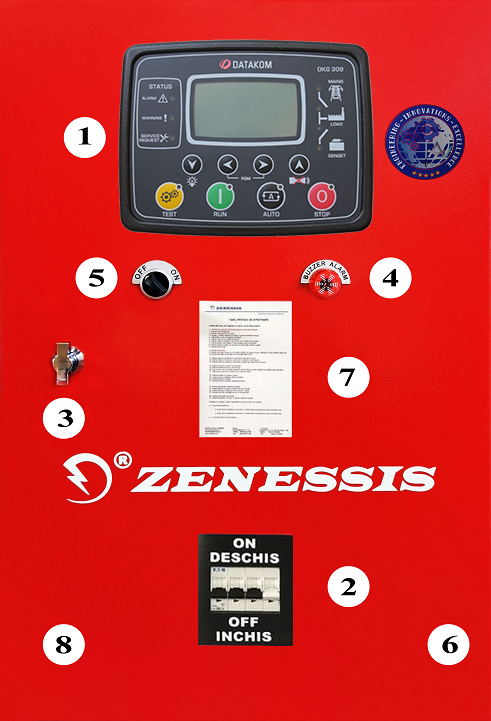

           Configuratie:
           1. Modul comanda DATAKOM DKG 309
           2. Protectie CB- disjunctor
           3. Incuietoare
           4. Alarma sonora
           5. Buton START ON / OFF
           6. Balamale
           7. Grafic mentenanta
           8. Cutie metalica

♦ Specificatii standard modul comanda:
         - Control prin microprocesor
         - Display LCD 128 x 64 pixeli
         - Posibilitate de programare pe panoul frontal cat si prin intermediul softului PC
         - Butoane control si navigare soft touch
         - Comunicare la distanta prin intermediul mufei sau optional prin intermediul USB, RS232, RS485, Ethernet sau mesaj sms
         - Memorare 180 evenimente cu data si ora
         - Programare mentenanta 3 nivele
         - Controlul incalzitorului motorului –optional

    Afisaje:
           Motor - turatie motor; presiune ulei; temperatura agent racire; timp functionare; tensiune baterie; data mentenanta.
           Alternator - tensiune (L – L, L – N); curent (L1 – L2 – L3); frecventa, putere activa kW, putere aparenta kVA, putere reactiva kVA r, factor putere, secventa faze.
           Retea principala - tensiune (L – L, L – N); frecventa; retea principala pregatita; retea principala decuplata; grup electrogen pregatit; grup electrogen decuplat, putere activa kW, putere aparenta kVA, putere reactiva kVA r, factor putere, secventa faze.
           Atentionari - incarcare defecta baterie, tensiune scazuta baterie, oprire ratata, nivel scazut combustibil, suprasarcina, inversare faza, defect senzor turatie.
           Alarme - presiune scazuta ulei, temperatura ridicata motor, sub/supraturatie, sub/suprafrecventa, sub/supratensiune, ECU defect-optional.
           Afisari de stare - start ratat, oprire urgenta, presiune scazuta ulei, temperatura ridicata motor, sub/supraturatie, sub/suprafrecventa, sub/supratensiune, senzor defect ulei, rotirea fazelor, suprasarcina, supracurent grup, inversare faze.

♦ Incarcator static baterie: fabricat cu tehnologie TSD, cu inalta eficienta. Protejat pentru curenti de scurtcircuit, poate fi folosit ca o sursa de curent, tensiune intrare 196-264 V, tensiune iesire 27,6 V/5A sau 13,8 V/ 5A

♦ Standarde:
Compatibilitate EMC; BS EN 60950; BS EN 60950 – 6 – 2 EMC; BS EN 61000 – 6 – 4 EMC.



CARCASA

♦ Realizata din otel galvanizat, vopsita in camp electrostatic, insonorizata acustic

♦ Este proiectata modular cu usi de acces in interior pe toate laturile generatorului

♦ Toba de esapament de tip rezidential, montata in interiorul carcasei

♦ Carcasele sunt proiectate pentru a optimiza racirea ansamblului motor si alternator, putand fi montate in exterior, asigurand o protectie impotriva intemperiilor , si un nivel de zgomot redus.

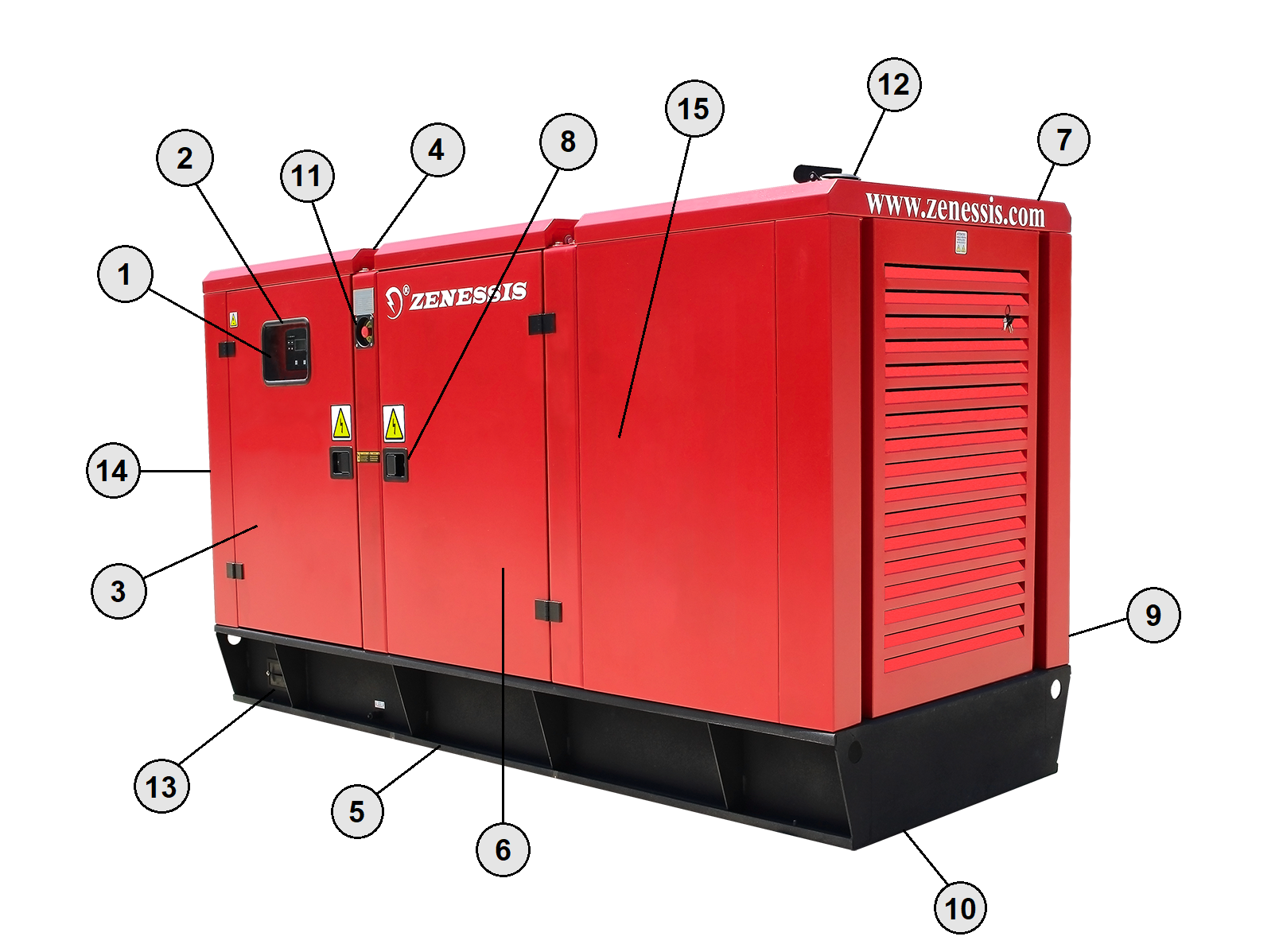

           1. Modul comanda
           2. Fereastra de vizitare
           3. Usa acces modul comanda
           4. Ocheti ridicare macara (optional)
           5. Spatii ptr manevrare cu stivuitorul
           6. Usa acces motor si alternator
           7. Grilaj evacuare aer cald
           8. Manere prevazute cu incuietori
           9. Buson alimentare cu combustibil (optional)
         10. Sasiu tip sanie prevazut cu ocheti
         11. Buton avarie
         12. Clapeta evacuare gaze esapament
         13. Spatiu acces cabluri
         14. Grilaj admisie aer
         15. Tampoane protectie



DIMENSIUNI & GREUTATE

Dimensiuni & greutate grup electrogen deschis
Dimensiuni (lungime x latime x inaltime) (mm)	2600 x 1100 x 1500
Greutate uscat (kg)	1144
Capacitate rezervor combustibil (litri)	200

Dimensiuni & greutate grup electrogen inchis
Dimensiuni (lungime x latime x inaltime) (mm)	2600 x 1100 x 1500
Greutate uscat (kg)	1398
Capacitate rezervor combustibil (litri)	200



DOTARI OPTIONALE

♦ Sistem incalzire anticondens tablouri electrice
♦ Sistem incalzire combustibil / ulei
♦ Pompa circulatie incalzire lichid racire
♦ Pompa evacuare ulei
♦ Sistem monitorizare & comanda la distanta
♦ Tablou transfer AAR cu 3/4 poli
♦ Protectie diferentiala cu 3/4 poli
♦ Prize 400 V/ 230 V
♦ Filtru combustibil cu detectie apa
♦ Tablou ocolire – inventie brevetata ENDRESS – Brevet OSIM 00010 / 2012
♦ Remorca auto
♦ Pornire prin telecomanda
♦ Protectie lipsa impamantare
♦ Iluminat interior cu intrerupatoare actionate la deschidere usi
♦ Tava retentie lichide
♦ Senzor detectie scurgeri lichide
♦ AAR motorizat, inventie brevetata ENDRESS– Brevet OSIM 00048 / 2015
♦ Buson alimentare combustibil cu incuietoare
♦ Sistem buzunare pentru ridicare cu stivuitor integrat in sasiu
♦ Instinctor cu suport interior carcasei
♦ Carcasa superinsonorizata
♦ Bujie incalzire aer admisie
♦ Electrozi impamantare
♦ Pompa automata transfer combustibil
♦ Panou mobil distributie cu 4 prize
♦ Tambur cablu
♦ Detector incendiu cu oprire automata grup electrogen
♦ Sistem stingere incendii cu gaz inert

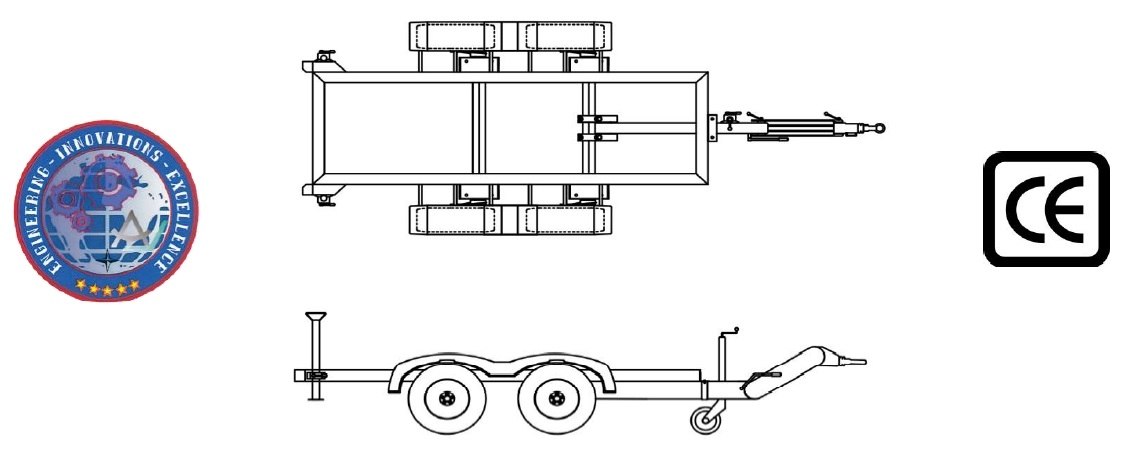

                                                               Optional: Remorca auto omologata RAR

                                                                                  Model: EGR 2000
