Generator / grup electrogen diesel ESE 110 kva Iveco DWI



  MOTOR DIESEL

SPECIFICATII MOTOR
Tip	DEWERK
Model	DWR48TI
Nr. cilindri & dispunere	6 – in linie
Aspiratie & Racire	Turbo Charged & After Cooled
Putere maxima standby (kW)	161
Turatie (rpm)	1500
Cilindree (l)	6,490
Diametru interior & cursa (mm)	105 x 125
Factor compresie	17 : 1
Regulator	Electronic
Capacitate ulei(litri)	16
Capacitate agent racire (l)	26
Debit aer admisie (m³ /min.)	9,8
Aer racire radiator (m³ / min.)	190
Debit gaz evacuat (m³ / min.)	26,7
Sistem pornire (V.d.c.)	24
Consum combustibil la sarcina 100 % (l / h)	26,3



 ALTERNATOR

SPECIFICATII ALTERNATOR
Model	AFA
Frecventa (Hz)	50
Putere (kVA)	115
Concept	Fara perii, cu 4 poli
Cos phi	0,8
Faze	3
Tensiune (V)	400 / 230
Curent (A)	165
Clasa izolatie	H
Sistem excitatie	Electronic (AVR)



SISTEM CONTROL DSE 6020

Asigura pornirea generatoarelor, controlul parametrilor de functionare, atat in regim automat cat si in regim manual. Prevazut cu ecran LCD, putand fi monitorizat prin PC.

1.   Ecran Led afisaj
2.   Navigare in meniu
3.   Buton informare
4.   Indicator comun de alarma
5.   Stare leduri
6.   Butoane selectie functionare: Manual; Automat; Pornit; Oprit;



♦ Dispozitive

Panou de comanda si control montat in cutie metalica cu IP 54, montat in interiorul generatorului, prevazut cu geam pentru vizualizare din exterior, dotat cu:

     - Modul comanda DSE 6020

     - Incarcator baterie static

     - Buton oprire de urgenta & sigurante pentru controlul circuitelor



♦ Parametrii afisati:

     Motor: turatie motor, presiune ulei; temperatura agent racire; timp functionare; tensiune baterie; necesitate efectuare mentenanta motor.

     Alternator: tensiune (L-L, L-N); curent (L1 - L2 - L3); frecventa; curent impamantare; kW; Pf; kVA; kWh, kVAh, kVArh; secventa faza.

     Retea principala: tensiune (L-L, L-N); frecventa;



♦ Protectie circuite

     Avertizari: esec incarcare; subtensiune baterie; esec oprire; indicator nivel combustibil scazut - optional; suprasarcina kW, secventa faza negativa

     Pre-alarme: presiune scazuta ulei; temperatura ridicata motor; temperatura scazuta motor; sub/supraturatie, sub/suprafrecventa generator, sub/supratensiune generator, avertizare ECU.

     Opriri: esec pornire; oprire de urgenta; presiune scazuta ulei; temperatura ridicata motor; nivel scazut agent racire; sub / supraturatie; sub / suprafrecventa generator; sub / supratensiune generator; senzor presiune ulei deschis; inversare faza.

     Soc electric: impamantare; suprasarcina kW; supracurent generator; secventa faza negativa

♦ Standarde: Siguranta electrica / Compatibilitate EMC BS EN 60950; BS EN 60950 - 6 - 2 EMC; BS EN 61000 - 6 - 4 EMC

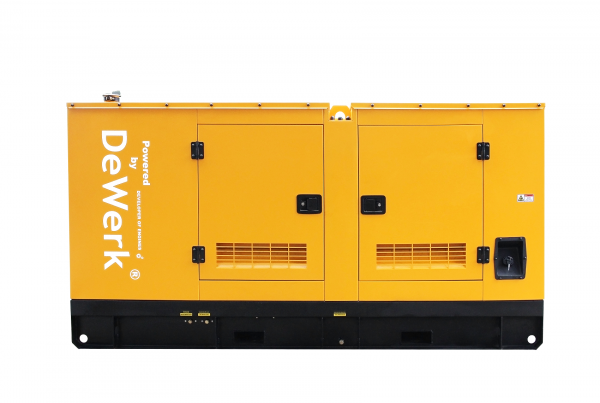

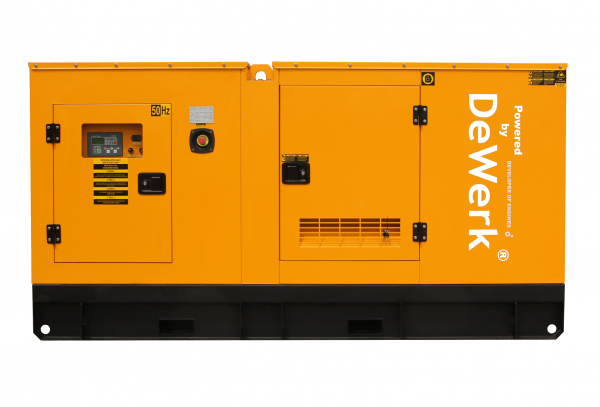

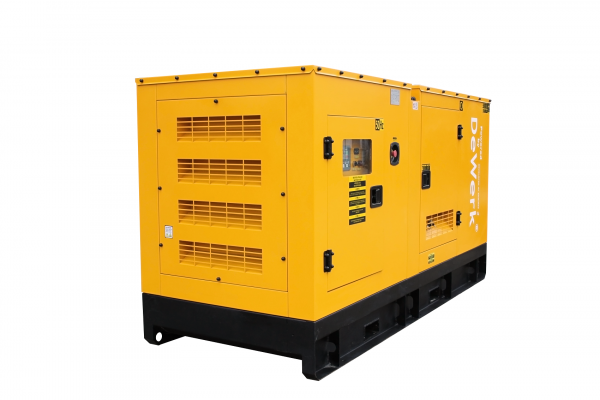

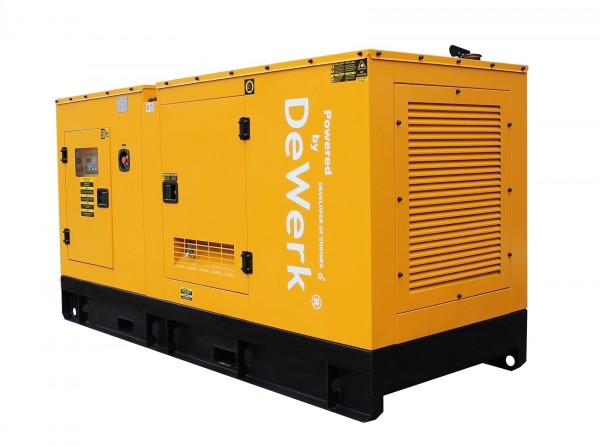

  CARCASA

Realizata din otel galvanizat, vopsita in camp electrostatic, insonorizata acustic. Este proiectat modular cu usi de acces in interior pe toate laturile generatorului. Toba de esapament este de tip rezidential, montata in interiorul carcasei.

1. Buton oprire de urgenta
2. Fereastra de vizitare
3. Panou automatizare
4. Spatiu acces cablu
5. Intrerupator automat (CB)
6. Grilaje evacuare aer cald
7. Usi acces
8. Sasiu tip sanie cu ocheti ridicare
9. Incuietori
10. Ocheti ridicare cu macaraua
11. Grilaje admisie aer
12. Spatiu manipulare cu motostivuitorul
13. Clapeta evacuare gaze arse



  DOTARI STANDARD

- Panou control & comanda cu masuratori & dispozitive de control metalic, grad protectie IP 54

- Incarcator static pentru acumulator

- Alternator dinamic incarcare acumulatori

- Incalzitor termostat comanda pentru lichidul de racire

- Acumulator pornire supradimensionat

- Radiator tropical 50/ 55 ^oC

- Buton oprire urgenta

- Sasiu cu rezervor combustibil dimensionat pentru 8 ore autonomie

- Amortizare antivibratii

- Dispozitiv masurare nivel combustibil

- Trasee electrice protejate cu tubulatura & presetupa

- Toba esapament rezidentiala

- Protectie pentru componentele fierbinti

- Compensator vibratii esapament



  DIMENSIUNE SI GREUTATE

Dimensiuni & greutate grup electrogen deschis
Dimensiuni (lungime x latime x inaltime) (mm)	2300 x 1100 x 1680
Greutate uscat (kg)	1510
Capacitate rezervor combustibil (litri)	350

Dimensiuni & greutate grup electrogen inchis
Dimensiuni (lungime x latime x inaltime) (mm)	3270 x 1170 x 1870
Greutate uscat (kg)	1940
Capacitate rezervor combustibil (litri)	350



  DOTARI OPTIONALE

- Sistem incalzire anticondens tablouri electrice

- Sistem incalzire combustibil / ulei

- Pompa circulatie incalzire lichid racire

- Pompa evacuare ulei

- Sistem monitorizare & comanda de la distanta

- Tablou transfer AAR 3 / 4 poli electromecanic sau motorizat

- Inrerupator protectie CB 3 / 4 poli electromecanic sau motorizat

- Tablou ocolire - inventie brevetata ENDRESS - Brevet OSIM 0010/2012

- Radiator la distanta

- Filtre aer uz tropical

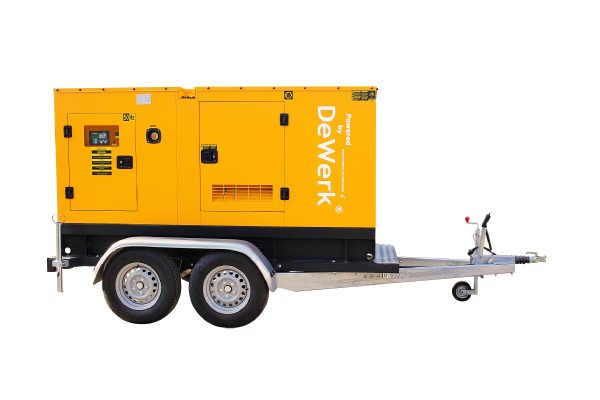

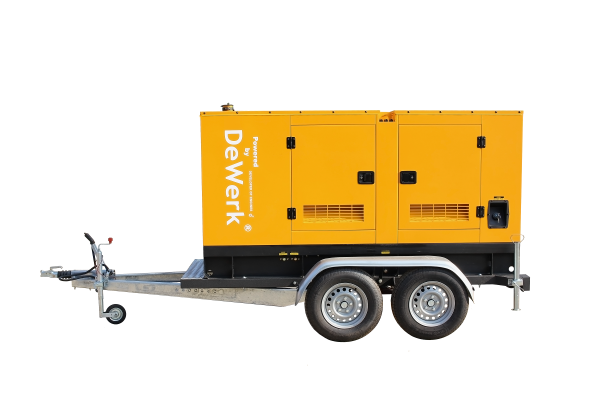

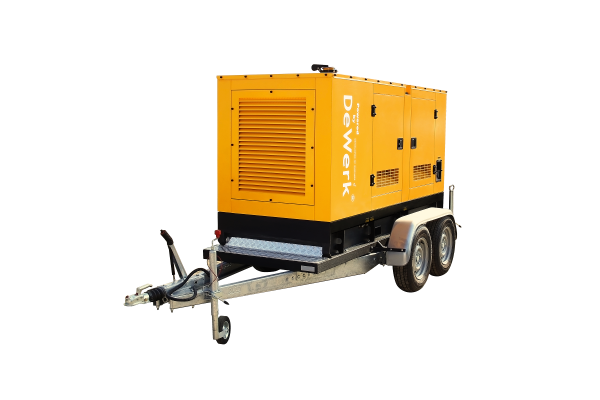

- Remorca auto
