Generator / grup electrogen diesel ESE 44 kva Iveco

  MOTOR DIESEL

SPECIFICATII MOTOR
Model	DEWERK
Tip	DW 47A
Nr. cilindri	4 - in linie
Sistem aspiratie	Turbocharged
Sistem racire	Cu apa
Puterea neta nominală (kW)	41.2
Turatie (rpm)	1500
Cilindree	3.61
Diamentru interior & cursa (mm)	100 x 115
Factor compresie	17:1
Tip regulator	Mecanic
Capacitate ulei (l)	14
Capacitate agent racire (l)	16
Consum combustibil la sarcina 100% (l / h) in regim  prime	8.9



 ALTERNATOR

SPECIFICATII ALTERNATOR
Model	AFA 44
Configuratie	fara perii, autoexcitat, cu rulment, reglaj automat al tensiunii
Tensiune iesire (V)	230 - 400
Frecventa (Hz)	50
Clasa izolatie	H
Clasa Protectie	IP 21



PANOU COMANDA

Realizat in cutie metalica, cu grad de protectie IP54, prevazut cu incuietoare. Panoul comanda este dotat cu modul de comanda ComAp AMF20, prevazut cu posibilitate de pornire si oprire grup electrogen, atat in modul automat cat si in modul electric. Modulul de comanda monitorizeaza reteaua electrica si poate comanda si controla panoul AAR (aclansarea automata a rezervei).

1. Buton Stanga
2. Buton Dreapta
3. Buton Resetare Alarma
4. Buton Resetare Eroare
5. Buton Sus
6. Buton Pagina
7. Buton Jos
8. Buton Enter
9. Buton Start
10. Buton Stop
11. Butonul GCB. Functioneaza numai in modurile MAN si testare
12. Butonul MCB. Functioneaza numai in modurile MAN si testare
13. Indicator Status Generator
14. GCB On. LED-urile verzi sunt in regim 'on' in cazul in care GCB este inchis si grupul este functional.
15. Consumatori
16. Display, 132 X 64 pixeli
17. Retea stare Indicator
18. MCB On. LED-urile verzi sunt in regim 'on' in cazul in care MCB este inchis si reteaua este in parametri presetati.

♦ Specificatii standard panou comanda:

Panoul de comanda si control este montat in interiorul carcasei, in cutie metalica cu IP 54, prevazut cu geam pentru vizualizare, dotat cu:

     - Modul comanda ComAp AMF 20

     - Incarcator baterie static

     - Buton oprire de urgenta & sigurante pentru controlul circuitelor

     - Protectie diferentiala supracurent

     - Relee protectie

      Configuratie:

1. Modul comanda ComAp AMF20
2. Protectie CB- disjunctor
3. Incuietoare
4. Alarma sonora
5. Buton START
6. Contor orar
7. Cutie metalica modul comanda
8. Cutie metalica CB- disjunctor
9. Grafic mentenanta

♦ Specificatii standard modul comanda:

     - Control prin microprocesor

     - Display LCD 132 X 64 pixeli

     - Posibilitate de programare pe panoul frontul cat si prin intermediu softului PC

     - Butoane control si navigare soft touch

     - Comunicare la distanta prin intermediul mufei USB sau optional prin intermediul RS232, RS485. Ethernet sau mesaj sms

     - Memorare 180 evenimente cu data si ora

     - Programare mentenanta 3 nivele

     - Controlul incalzitorului motorului - optional

      Afisaje:

Motor: turatie motor, presiune ulei; temperatura agent racire; timp functionare; tensiune baterie; data mentenanta.

Alternator: tensiune (L-L, L-N); curent (L1 - L2 - L3); frecventa, putere activa kW, putere aparenta kVA, putere reactiva kVA r, factor putere, secventa faze.

Retea principala: tensiune (L-L, L-N); frecventa; retea pricipala pregatita; retea principala decuplata; grup electrogen pregatit; grup electrogen decuplat; putere activa kW, putere aparenta kVA, putere reactiva kVA r; factor putere, secventa faze.

     Atentionari: incarcare defecta baterie, tensiune scazuta baterie, oprire ratata, nivel scazut combustibil, suprasarcina, inversare faza, defect senzor turatie

     Alarme: presiune scazuta ulei, temperatura ridicata motor, sub/supraturatie, sub/suprafrecventa, sub/supratensiune, ECU defect- optional.

♦ Incarcator static baterie: fabricat cu tehnologie TSD, cu inalta eficienta. Protejat pentru curenti de scurtcircuit, poate fi folosit ca o sursa de curent, tensiune intrare 196-264 V, tensiune iesire 27,6 V/5A sau 13,8 V/5A

♦ Standarde: Compatibilitate EMC; BS EN 60950; BS EN 60950 - 6 - 2 EMC; BS EN 61000 - 6 - 4 EMC

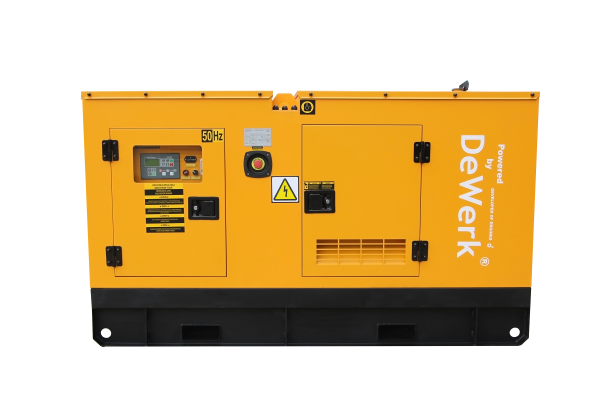

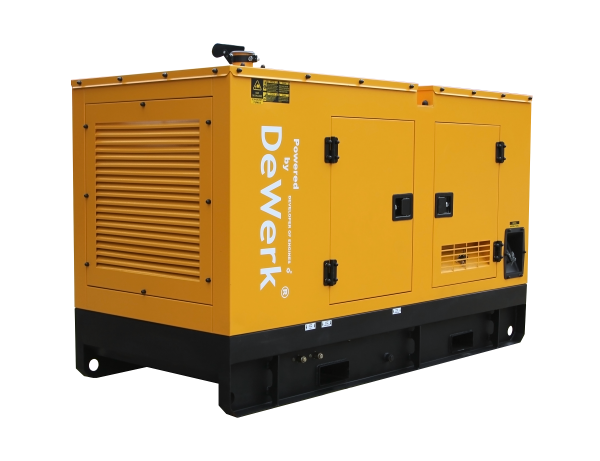

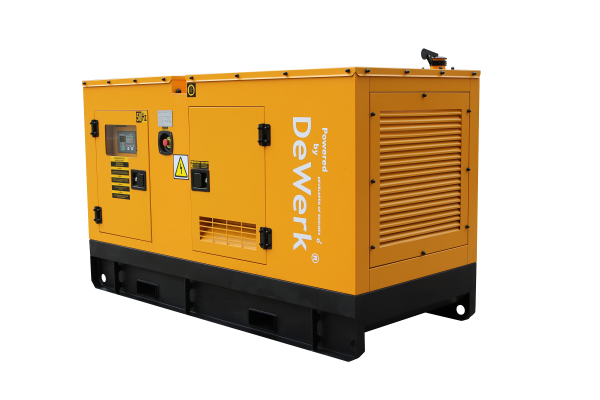

  CARCASA

Realizata din otel galvanizat, vopsita in camp electrostatic, insonorizata acustic. Este proiectat modular cu usi de acces in interior pe toate laturile generatorului. Toba de esapament este de tip rezidential, montata in interiorul carcasei. Carcasele sunt proiectate pentru a optimiza racirea ansamblului motor si alternator, putand fi montate in exterior, asigurand o protectie impotriva intemperiilor si un nivel de zgomot redus.

1. Modul comanda
2. Fereastra de vizitare
3. Usa acces modul comanda
4. Ocheti ridicare macara
5. Spatii pentru manevrare cu stivuitorul
6. Usa acces motor si alternator
7. Grilaj evacuare aer cald
8. Manere prevazute cu incuietori
9. Buson alimentare cu combustibil
10. Sasiu tip sanie prevazut cu ocheti
11. Buton avarie
12. Clapeta evacuare gaze esapament
13. Spatiu acces cabluri
14. Grilaj admisie aer
15. Tampoane protectie



  DOTARI STANDARD

- Panou control & comanda cu masuratori & dispozitive de control metalic, grad protectie IP 54

- Incarcator static pentru acumulator

- Alternator dinamic incarcare acumulatori

- Incalzitor termostat comanda pentru lichidul de racire

- Acumulator pornire supradimensionat

- Buton oprire urgenta

- Sasiu cu rezervor combustibil dimensionat pentru 8 ore autonomie

- Amortizare antivibratii

- Dispozitiv masurare nivel combustibil

- Trasee electrice protejate cu tubulatura & presetupa

- Toba esapament rezidentiala

- Protectie magnetotermica si scurtcircuit

- Panou AAR transfer sarcina

- Usi acces pe toate cele 4 laturi, prevazute cu incuietori

- Sistem pentru manipularea cu macaraua sau cu motostivuitorul

- Capitonaj antifonic ignifug



  DIMENSIUNE SI GREUTATE

Dimensiuni & greutate grup electrogen inchis
Dimensiuni (lungime x latime x inaltime) (mm)	2.100 x 950 x 1.250
Greutate uscat (kg)	1.050
Capacitate rezervor combustibil (litri)	104



  DOTARI OPTIONALE

- Sistem incalzire anticondens tablouri electrice

- Sistem incalzire combustibil / ulei

- Pompa circulatie incalzire lichid racire

- Pompa evacuare ulei

- Sistem monitorizare & comanda de la distanta

- Tablou transfer AAR cu 4 poli

- Protectie diferentiala cu 4 poli

- Prize 400 V/ 230 V

- Filtru combustibil cu detectie apa

- Tablou ocolire - inventie brevetata ENDRESS - Brevet OSIM 00010 / 2012

- Remorca auto

- Pornire prin telecomanda

- Protectie lipsa impamantare

- Iluminat interior cu intrerupatoare actionate la deschidere usi

- Tava retentie lichide

- Senzor detectie scurgeri lichide

- AAR motorizat, inventie brevetata ENDRESS - Brevet OSIM 00048 / 2015

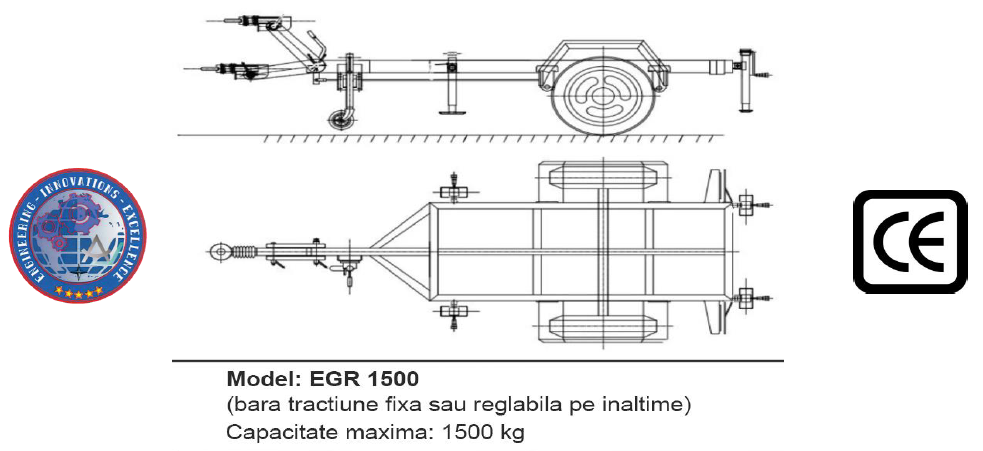

                                                                   Optional: Remorca auto omologata RAR
