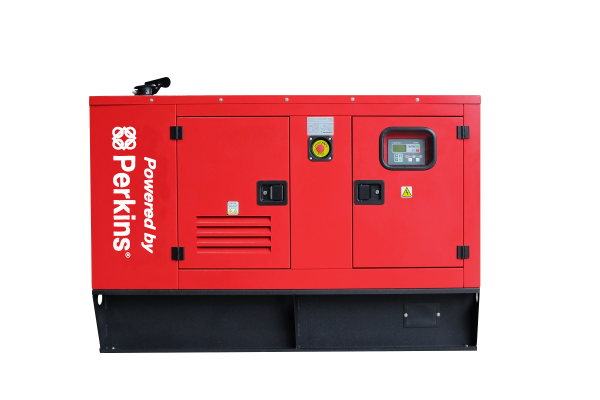

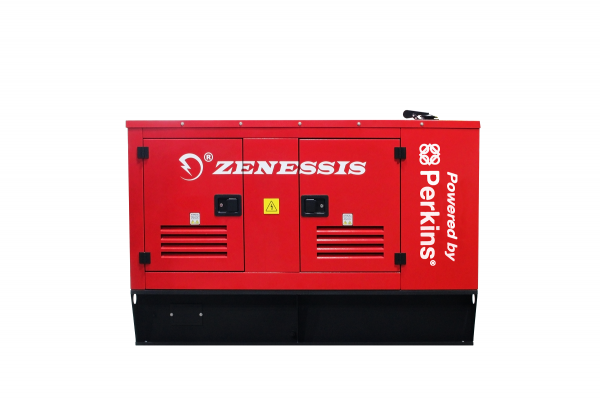

Grup electrogen 20 kva diesel ESE

Generatorul de curent pe motorina ESE 20 kva produs de Endress Group Romania sub marca Zenessis este dotat cu motor PERKINS 404A – 22G1, alternator MeccAlte ECP28-VL/4 / Strathon ECO 20 KW, sistem de control ComAp Inteli Lite AMF 9 si carcasa insonorizata acustic. Generatorul are o greutate de 530 kg si dimensiuni de 1870 x 860 x 1250 mm.

Motorul PERKINS 404A – 22G1 al grup electrogen 20 kva are combustibil diesel cu capapitate a rezervorului de 50 l, cu putere maxima standby 20 / 27,2 kW / CP, 4 cilindri dispusi in linie, capacitate ulei 10,6 l si agent de racire 7 l, sistem de pornire 12V, regulator mecanic si consum de 5,3 l a combustibilului la sarcina 100% in regim prime.

Alternator MeccAlte ECP28-VL/4 / Strathon ECO 20 KW are tensiune standard  400 / 230 V, frecventa 50 Hz, clasa izolatie H, grad protectie IP23, sistem auto-excitat, randament 93% si configurat fara perii, cu 4 poli, un singur rulment, disc flexibil si 3 faze.

Sistemul de control ComAp Inteli Lite AMF 9, cu display LCD 132 X 64 pixeli, asigura pornirea si oprirea generator diesel 20 kva, in modul manual si automat. Panoul de control este montat in interiorul unei carcase metalice cu IP 54 si prevazut cu geam pentru vizualizare a comenzilor, oferind posibilitatea de programare pe panoul frontal si prin intemediul softului PC.

Carcasa insonorizata acustic este realizata din otel galvanizat si vopsita in camp electrostatic. Carcasa este proiectata modular cu usi de acces in interior pe toate laurile pentru a optimiza racirea motorului si alternatorului, asigura o protectie impotriva intemperiilor si un nivel de zgomot redus.

Generator 20 kva poate fi furnizat cu sistem comanda si monitorizare de la distanta, sistem de incalzire combustibil / ulei sau anticondens tablouri electrice, remorca auto, senzor detectie scurgeri lichide si alte dotari optionale in functie de preferintele si nevoile personale.

Generatoarele de curent Zenessis au garantie de 36 de luni, in limita a 2000 ore de functionare.

DOTARI STANDARD

♦ Motor diesel

♦ Panou control & comanda cu masuratori & dispozitive de control, metalic, grad protectie IP 54

♦ Incarcator static pentru acumulator

♦ Alternator dinamic incarcare acumulatori

♦ Incalzitor termostatat comandat pentru lichidul de racire

♦ Acumulator pornire supradimensionat

♦ Buton oprire urgenta

♦ Sasiu cu rezervor combustibil dimensionat pentru 8 ore autonomie

♦ Amortizoare antivibratii

♦ Dispozitiv masurare nivel combustibil

♦ Trasee electrice protejate cu tubulatura & presetupa

♦ Toba esapament rezidentiala

♦ Usi acces pe toate cele 4 laturi prevazute cu incuietori

♦ Sistem pentru manipularea cu macaraua sau cu motostivuitorul

♦ Capitonaj antifonic ignifug

♦ Tampoane externe conice

♦ Balamale metalice

MOTOR DIESEL

Model - PERKINS 404A – 22G1

Nr. cilindri & dispunere - 4 in linie

Aspiratie & racire - Natural & racire cu apa

Putere maxima standby (kW / CP) - 20/27,2

Turatie (rpm) - 1500

Cilindree (l) - 2,2

Diametru interior & cursa (mm) - 84 x 100

Factor compresie - 23,3 : 1

Regulator - Mecanic

Capacitate ulei (l) - 10,6

Capacitate agent racire (l) -  7

Sistem pornire (V.d.c.) - 12V

Consum combustibil la sarcina 100% (l / h) - 5,3

ALTERNATOR MECCALTE / STRATHON

Model - ECP28-VL/4 / ECO 20 KW

Frecventa (Hz) - 50

Concept - Fara perii, cu 4 poli, cu un sg. rulment, disc flexibil

Faze - 3

Tensiune (V) - 230

Clasa izolatie - H

Clasa protectie - IP23

Sistem excitatie - Auto-excitat

Randament 93%

Grad protectie IP23

Certificare test EN 10204:2001

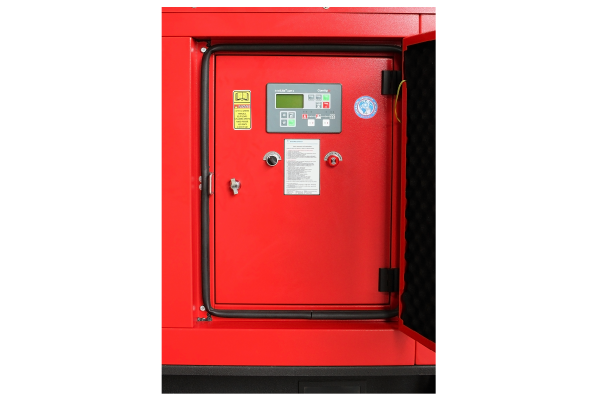

PANOU COMANDA

Realizat in cutie metalica, cu grad de protectie IP54, prevazut cu incuietoare. Panoul comanda este dotat cu modul de comanda ComAp Inteli Lite AMF 9, prevazut cu posibilitate de pornire si oprire grup electrogen, atat in modul automat cat si in modul electric. Modulul de comanda monitorizeaza reteaua electrica si poate comanda si controla panoul AAR (aclansarea automata a rezervei).

    1. Buton Stanga
    2. Buton Dreapta
    3. Buton Start
    4. Buton Resetare Eroare
    5. Buton Sus
    6. Buton Pagina
    7. Buton Jos
    8. Buton Pagina
    9. Buton Enter
  10. Butonul GCB. Funcționează numai in modurile MAN si de testare
  11. Butonul MCB. Funcționează numai in modurile MAN si de testare
  12. Consumatori
  13. GCB On. LED-urile verzi sunt in regim ”on” in cazul în care GCB este închis și grupul este functional
  14. MCB On. LED-urile verzi sunt in regim ”on” in cazul în care MCB este închis și rețeaua este în parametrii presetați.
  15. Indicator Status Generator
  16. Indicator Status Rețea
  17. Display, 132 x 64 pixeli

♦  Specificatii standard panou comanda:
Panoul de comanda si control este montat in interiorul carcasei , in cutie metalica cu IP 54, prevazut cu geam pentru vizualizare, dotat cu:
         - Modul comanda Inteli Lite AMF 9
         - Incarcator baterie static
         - Buton oprire de urgenta & sigurante pt. controlul circuitelor
         - Protectie diferentiala supracurent
         - Relee protectie

           Configuratie:
           1. Modul comanda Inteli Lite AMF 9
           2. Protectie CB- disjunctor
           3. Incuietoare
           4. Alarma sonora
           5. Buton START ON / OFF
           6. Balamale
           7. Grafic mentenanta
           8. Cutie metalica

♦ Specificatii standard modul comanda:
         - Control prin microprocesor
         - Display LCD 132 x 64 pixeli
         - Posibilitate de programare pe panoul frontal cat si prin intermediul softului PC
         - Butoane control si navigare soft touch
         - Comunicare la distanta prin intermediul mufei USB sau optional prin intermediul RS232, RS485, Ethernet sau mesaj sms
         - Memorare 180 evenimente cu data si ora
         - Programare mentenanta 3 nivele
         - Controlul incalzitorului motorului –optional

    Afisaje:
           Motor - turatie motor; presiune ulei; temperatura agent racire; timp functionare; tensiune baterie; data mentenanta.
           Alternator - tensiune (L – L, L – N); curent (L1 – L2 – L3); frecventa, putere activa kW, putere aparenta kVA, putere reactiva kVA r, factor putere, secventa faze.
           Retea principala - tensiune (L – L, L – N); frecventa; retea principala pregatita; retea principala decuplata; grup electrogen pregatit; grup electrogen decuplat, putere activa kW, putere aparenta kVA, putere reactiva kVA r, factor putere, secventa faze.
           Atentionari - incarcare defecta baterie, tensiune scazuta baterie, oprire ratata, nivel scazut combustibil, suprasarcina, inversare faza, defect senzor turatie.
           Alarme - presiune scazuta ulei, temperatura ridicata motor, sub/supraturatie, sub/suprafrecventa, sub/supratensiune, ECU defect-optional.
           Afisari de stare - start ratat, oprire urgenta, presiune scazuta ulei, temperatura ridicata motor, sub/supraturatie, sub/suprafrecventa, sub/supratensiune, senzor defect ulei, rotirea fazelor, suprasarcina, supracurent grup, inversare faze.

♦ Incarcator static baterie: fabricat cu tehnologie TSD, cu inalta eficienta. Protejat pentru curenti de scurtcircuit, poate fi folosit ca o sursa de curent, tensiune intrare 196-264 V, tensiune iesire 27,6 V/5A sau 13,8 V/ 5A

♦ Standarde:
Compatibilitate EMC; BS EN 60950; BS EN 60950 – 6 – 2 EMC; BS EN 61000 – 6 – 4 EMC.

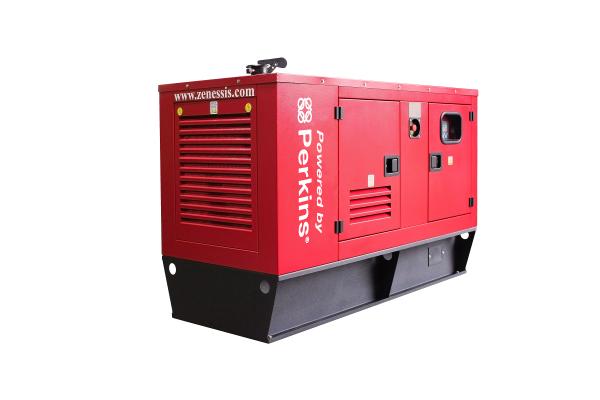

CARCASA

Realizata din otel galvanizat, vopsita in camp electrostatic, insonorizata acustic. Este proiectata modular cu usi de acces in interior pe toate laturile generatorului. Toba de esapament este de tip rezidential, montata in interiorul carcasei. Carcasele sunt proiectate pentru a optimiza racirea ansamblului motor si alternator, putand fi montate in exterior, asigurand o protectie impotriva intemperiilor , si un nivel de zgomot redus.

           1. Modul comanda
           2. Fereastra de vizitare
           3. Usa acces modul comanda
           4. Ocheti ridicare macara (optional)
           5. Spatii ptr manevrare cu stivuitorul
           6. Usa acces motor si alternator
           7. Grilaj evacuare aer cald
           8. Manere prevazute cu incuietori
           9. Buson alimentare cu combustibil (optional)
         10. Sasiu tip sanie prevazut cu ocheti
         11. Buton avarie
         12. Clapeta evacuare gaze esapament
         13. Spatiu acces cabluri
         14. Grilaj admisie aer
         15. Tampoane protectie

 DIMENSIUNI & GREUTATE

DOTARI OPTIONALE

♦ Sistem incalzire anticondens tablouri electrice
♦ Sistem incalzire combustibil / ulei
♦ Pompa circulatie incalzire lichid racire
♦ Pompa evacuare ulei
♦ Sistem monitorizare & comanda la distanta
♦ Tablou transfer AAR cu 3/4 poli
♦ Protectie diferentiala cu 3/4 poli
♦ Prize 230 V
♦ Filtru combustibil cu detectie apa
♦ Tablou ocolire – inventie brevetata ENDRESS – Brevet OSIM 00010 / 2012
♦ Remorca auto
♦ Pornire prin telecomanda
♦ Protectie lipsa impamantare
♦ Iluminat interior cu intrerupatoare actionate la deschidere usi
♦ Tava retentie lichide
♦ Senzor detectie scurgeri lichide
♦ AAR motorizat, inventie brevetata ENDRESS– Brevet OSIM 00048 / 2015
♦ Buson alimentare combustibil cu incuietoare
♦ Sistem buzunare pentru ridicare cu stivuitor integrat in sasiu
♦ Instinctor cu suport interior carcasei
♦ Carcasa superinsonorizata
♦ Bujie incalzire aer admisie
♦ Electrozi impamantare
♦ Pompa automata transfer combustibil
♦ Panou mobil distributie cu 4 prize
♦ Tambur cablu
♦ Detector incendiu cu oprire automata grup electrogen
♦ Sistem stingere incendii cu gaz inert

                                                               Optional: Remorca auto omologata RAR

                                                                                  Model: EGR 1000

Certificari Endress Group Romania S.R.L.:
ISO 9001 : 2008, ISO 14001 : 2005, ISO 18001 : 2008.

Grupurile electrogene ZENESSIS sunt conforme CE,si sunt testate conform legislatiei EU privind nivelul de zgomot 2000 / 14 / EC.
Conditii ambientale de referinta: 1000 mbar; 25ºC; 30% umiditate relativa; putere in conformitate cu normativele ISO 3046 / ISO 8528.

Prime power (PRP) – ISO 8528
Prime power (PRP) - reprezinta puterea continua pe care un grup electrogen este capabil sa o asigure în mod continuu în timp ce alimentează o sarcină electrică variabilă, atunci când funcționează pentru un număr nelimitat de ore pe an, în condițiile de exploatare convenite, intervalele de mentenanta și procedurile fiind efectuate in modul stabilit de către producător.

Standby power (ESP) – ISO 8528
Standby power (ESP) reprezinta puterea maximă disponibilă la o sarcina variabilă, în condițiile de funcționare prevăzute, pe care un grup electrogen este capabil sa o asigure, în caz de pană de curent sau in condiții de testare, intervalele și procedurile de mentenanta fiind efectuate în modul stabilit de producător.
