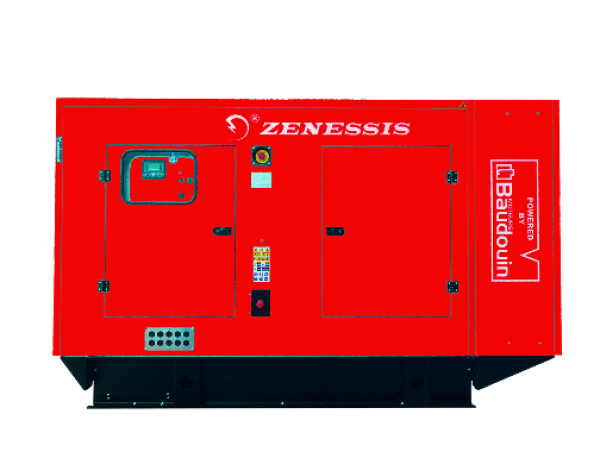

Grup electrogen pe gaz natural ESE 68 TBG
Generatorul de curent pe gaz natural ESE 68 TBG produs de Endress Group Romania sub marca Zenessis este dotat cu motor BAUDOUIN WP4D66E300NG, alternator AFA si sistem de control INTELILITE AMF 20, care asigura pornirea generatorului, controlul parametrilor, in sistem manual sau automat. Generatorul poate fi furnizat cu comanda si monitorizare de la distanta, ca si alte optiuni. Garantia generatoarelor de curent Zenessis este de 36 de luni, in limita a 2000 ore de functionare.
DOTARI STANDARD
♦ Panou control & comanda cu masuratori & dispozitive de control, metalic, grad protectie IP 54
♦ Incarcator static pt. acumulator
♦ Alternator dinamic incarcare acumulatori
♦ Acumulator pornire supradimensionat
♦ Radiator tropical 50 / 55 °C
♦ Buton oprire urgenta
♦ Amortizoare antivibratii
♦ Trasee electrice protejate cu tubulatura & presetupa
♦ Toba esapament rezidentiala
♦ Protectie pentru componentele fierbinti
♦ Compensator vibratii esapament
MOTOR
♦ Model - BAUDOUIN
♦ Tip - WP4D66E300NG
♦ Nr. cilindri & dispunere - 4 in linie
♦ Aspiratie & racire - Natural & Water cooled
♦ Turatie (rpm) - 1500
♦ Putere Prime (kW) - 60
♦ Cilindree (l) - 4.5
♦ Diametru interior & cursa (mm) - 105 x 120
♦ Factor compresie - 11.5 : 1
♦ Regulator - ECU
♦ Capacitate totala ulei (l) - 13
♦ Capacitate agent racire (l) - 28
♦ Temperatura gaz evacuare (°C ) - ≤650
ALTERNATOR
♦ Model - AFA
♦ Frecventa (Hz) - 50
♦ Tensiune (V) - 400 / 230
♦ Concept - Fara perii, cu un singur rulment
♦ Cos phi - 0.8
♦ Clasa protectie - IP21
♦ Clasa izolatie - H
SISTEM CONTROL ComAp AMF 20
1. Buton Stanga
2. Buton Dreapta
3. Buton Resetare Claxon
4. Buton Resetare Eroare
5. Buton Sus
6. Buton Pagina
7. Buton Jos
8. Buton Enter
9. Buton Start
10. Buton Stop
11. Butonul GCB. Funcționează numai in modurile MAN si de testare
12. Butonul MCB. Funcționează numai in modurile MAN si de testare
13. Indicator Status Generator
14. GCB On. LED-urile verzi sunt in regim ”on” in cazul în care GCB este închis și grupul este sanatos.
15. Sarcina
16. Display, 132 x 64 pixeli
17. Retea stare Indicator
18. MCB On. LED-urile verzi sunt în regim ”on” in cazul în care MCB este închis și rețeaua este sanatoasa.
♦ Dispozitive
Panou de comanda si control este montat in cutie metalica cu IP 54, montat in interiorul generatorului, prevazut cu geam pentru vizualizare din exterior, dotat cu:
- Modul comanda ComAp AMF 20
- Incarcator baterie static
- Buton oprire de urgenta & sigurante pentru controlul circuitelor
♦ Parametrii afisati:
Motor - turatie motor; presiune ulei; temperatura agent racire; timp functionare; tensiune baterie; nesecitate efectuare mentenanta motor
Generator - tensiune (L – L, L – N); curent (L1 – L2 – L3); frecventa; curent impamantare; kW; Pf; kVAr; kWh, kVAh, kVArh; secventa faza
Retea principala - tensiune (L – L, L – N); frecventa.
♦ Protectie circuite
Avertizari - esec incarcare; subtensiune baterie; esec oprire; indicator nivel combustibil scazut – optional; suprasarcina kW; secventa faza negativa.
Pre-alarme - presiune scazuta ulei; temperatura ridicata motor; temperatura scazuta motor; sub / supraturatie; sub / suprafrecventa generator; sub / supratensiune generator; avertizare ECU.
Opriri - esec pornire; oprire de urgenta; presiune scazuta ulei; temperatura ridicata motor; nivel scazut agent racire; sub / supraturatie; sub / suprafrecventa generator; sub / supratensiune generator; senzor presiune ulei deschis; inversare faza.
Soc electric - impamantare; suprasarcina kW; supracurent generator; secventa faza negativa.
♦ Standarde: Siguranta Electrica / Compatibilitate EMC
BS EN 60950; BS EN 60950 – 6 – 2 EMC; BS EN 61000 – 6 – 4 EMC.
CARCASA
♦ Realizata din otel galvanizat, vopsita in camp electrostatic, insonorizata acustic, asigura protectie la intrarea apei. Este proiectata modular cu usi de acces in interior. Toba de esapament este de tip rezidential, montata in interiorul carcasei si asigura un nivel de zgomot in concordanta cu directiva 2000 / 14 / EC. Usile de acces sunt prevazute cu incuietori.
1. Structura din otel, rezervor combustibil inclus; carcasa este din tabla de otel, galvanizat, vopsit in camp electrostatic, insonorizata acustic
2. Buton oprire de urgenta
3. Panoul de control este montat pe sasiu; localizat in partea dreapta a grupului electrogen
4. Incuietori & balamale rezistente la coroziune
5. Uleiul poate fi evacuat cu ajutorul unui robinet si al unui furtun
6. Sistem evacuare in interiorul carcasei
7. Usi de acces mari pentru efectuarea mentenantei cu usurinta
8. In fata & in spate – usi de acces mari pentru efectuarea mentenantei cu usurinta
9. Sasiu – rezervor combustibil
10. Puncte de ridicare pentru macara
11. Acces la capacul radiatorului – pe capacul carcasei
12. Materiale atenuare zgomot / insonorizare acustica
13. Grilaje admisie / evacuare aer
DIMENSIUNI & GREUTATE
Dimensiuni & greutate grup electrogen deschis |
|
Dimensiuni (lungime x latime x inaltime) (mm) |
2260 x 900 x 1534 |
Greutate bruta (kg) |
1400 |
Dimensiuni & greutate grup electrogen inchis |
|
Dimensiuni (lungime x latime x inaltime) (mm) |
La cerere |
Greutate bruta (kg) |
La cerere |
DOTARI OPTIONALE
♦ Sistem incalzire anticondens tablouri electrice
♦ Pompa evacuare ulei
♦ Sistem monitorizare & comanda la distanta
♦ Tablou transfer sarcina AAR 3 / 4 poli electromecanic sau motorizat
♦ Intrerupator protectie CB 3 / 4 poli electromecanic sau motorizat
♦ Tablou ocolire - inventie brevetata ENDRESS - Brevet OSIM 0010 / 2012
♦ Radiator la distanta
♦ Filtre aer uz tropical
♦ Remorca auto
Certificari Endress Group Romania S.R.L.:
ISO 9001 : 2008, ISO 14001 : 2005, ISO 18001 : 2008.
Grupurile electrogene ZENESSIS sunt conforme CE,si sunt testate conform legislatiei EU privind nivelul de zgomot 2000 / 14 / EC.
Conditii ambientale de referinta: 1000 mbar; 25ºC; 30% umiditate relativa; putere in conformitate cu normativele ISO 3046 / ISO 8528.
Prime power (PRP) – ISO 8528
Prime power (PRP) - reprezinta puterea continua pe care un grup electrogen este capabil sa o asigure în mod continuu în timp ce alimentează o sarcină electrică variabilă, atunci când funcționează pentru un număr nelimitat de ore pe an, în condițiile de exploatare convenite, intervalele de mentenanta și procedurile fiind efectuate in modul stabilit de către producător.
Standby power (ESP) – ISO 8528
Standby power (ESP) reprezinta puterea maximă disponibilă la o sarcina variabilă, în condițiile de funcționare prevăzute, pe care un grup electrogen este capabil sa o asigure, în caz de pană de curent sau in condiții de testare, intervalele și procedurile de mentenanta fiind efectuate în modul stabilit de producător.
