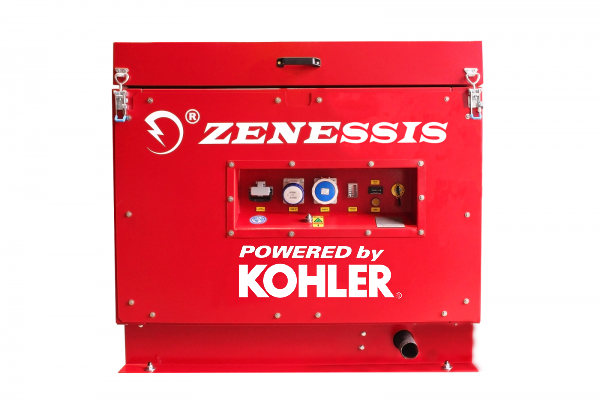

GRUP ELECTROGEN MOTORINA ESE 6000 SK-ED
Generatorul de curent pe motorina ESE 6000 SK-ED este produs de Endress Group Romania sub marca Zenessis. Garantia generatoarelor de curent Zenessis este de 36 de luni, in limita a 2000 ore de functionare.
♦ Putere (kVA) standby (ESP) / prime (PRP) - 6,0 / 5,4
♦ Putere (kW) standby (ESP) / prime (PRP) - 5,4 / 4,9
♦ Turatie (rpm) - 3000
♦ Tensiune standard (V) - 230
♦ Factor putere (cos phi) - 0,9
♦ Amperaj (Amp) - 22
DOTARI STANDARD
♦ Panou control & comanda cu masuratori & dispozitive de control
♦ Prize 400 V/ 230 V (dupa caz)
♦ Alternator dinamic incarcare acumulatori
♦ Acumulator pornire supradimensionat
♦ Buton oprire urgenta
♦ Rezervor combustibil dimensionat pentru autonomie indelungata
♦ Amortizoare antivibratii
♦ Trasee electrice protejate cu tubulatura & presetupa
♦ Toba esapament
♦ Protectie magnetotermica si scurtcircuit
♦ Panouri de acces cu posibilitate de montare/demontare
♦ Sistem pentru manipularea cu macaraua sau cu motostivuitorul
♦ Capitonaj antifonic ignifug
MOTOR DIESEL
Producator - KOHLER
Model - KD440
Tip - racire cu aer, 3000 rpm, 1 cilindru
Capacitate cilindrica (l) - 0,442
Putere HP - 10,5 la 3000 rpm
Combustibil - motorina
Aspiratie - naturala
Autonomie la 75% - 10 ore
Consum combustibil - 1,9 l la 75%
Pornire - Electrica
Optional - pornire automata cu AAR
ALTERNATOR
Model - Linz E1C110M
Tensiune - 230 V
Frecventa - 50 Hz
Putere nominala (kVA) - 8,0
Curent nominal 230V (A) - 31
Tip excitatie - Auto-excitat
Tip reglare - AVR
Factor putere - 0,9
Protectie - IP21
PANOU COMANDA
1. Mufa multipini cuplaj automatizare
2. Priza monofazata 230V/16A
3. Priza monofazata 230V/32A
4. Voltmetru
5. Contor ore functionare
6. Cheie contract
7. Soc electric pornire la rece
8. Priza impamantare
♦ Specificatii standard panou comanda automat cu AAR inclus (optional):
Panoul de comanda si control este montat in exteriorul carcasei, in cutie metalica cu IP 54, dotat cu:
- Modul comanda ComAp AMF 9
- Incarcator baterie static
- Buton oprire de urgenta & sigurante pt. controlul circuitelor
- Priza conexiune rapida
- Relee protectie
- Contactor generator
- Contactor retea
- Transformatori masura
Configuratie:
1. Modul comanda ComAp AMF 9
2. Incuietoare panou
3. Buton On/Off
4. Buton avarie
5. Cutie comanda IP55
♦ Specificatii standard modul comanda:
- Control prin microprocesor
- Display LCD 132 x 64 pixeli
- Posibilitate de programare pe panoul frontal cat si prin intermediul softului PC
- Butoane control si navigare soft touch
- Comunicare la distanta prin intermediul mufei USB sau optional prin intermediul RS232, RS485, Ethernet sau mesaj sms
- Memorare 180 evenimente cu data si ora
- Programare mentenanta 3 nivele
- Controlul incalzitorului motorului –optional
Afisaje:
Motor - turatie motor; presiune ulei; temperatura agent racire; timp functionare; tensiune baterie; data mentenanta.
Alternator - tensiune (L – L, L – N); curent (L1 – L2 – L3); frecventa, putere activa kW, putere aparenta kVA, putere reactiva kVA r, factor putere, secventa faze.
Retea principala - tensiune (L – L, L – N); frecventa; retea principala pregatita; retea principala decuplata; grup electrogen pregatit; grup electrogen decuplat, putere activa kW, putere aparenta kVA, putere reactiva kVA r, factor putere, secventa faze.
Atentionari - incarcare defecta baterie, tensiune scazuta baterie, oprire ratata, nivel scazut combustibil, suprasarcina, inversare faza, defect senzor turatie.
Alarme - presiune scazuta ulei, temperatura ridicata motor, sub/supraturatie, sub/suprafrecventa, sub/supratensiune, ECU defect-optional.
Afisari de stare - start ratat, oprire urgenta, presiune scazuta ulei, temperatura ridicata motor, sub/supraturatie, sub/suprafrecventa, sub/supratensiune, senzor defect ulei, rotirea fazelor, suprasarcina, supracurent grup, inversare faze.
♦ Incarcator static baterie: fabricat cu tehnologie TSD, cu inalta eficienta. Protejat pentru curenti de scurtcircuit, poate fi folosit ca o sursa de curent, tensiune intrare 196-264 V, tensiune iesire 27,6 V/5A sau 13,8 V/ 5A
♦ Standarde:
Compatibilitate EMC; BS EN 60950; BS EN 60950 – 6 – 2 EMC; BS EN 61000 – 6 – 4 EMC.

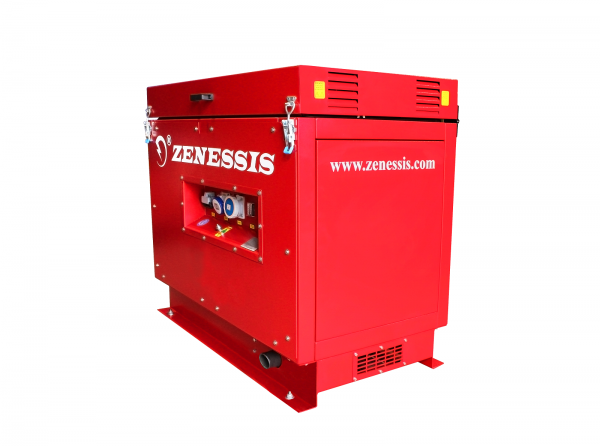

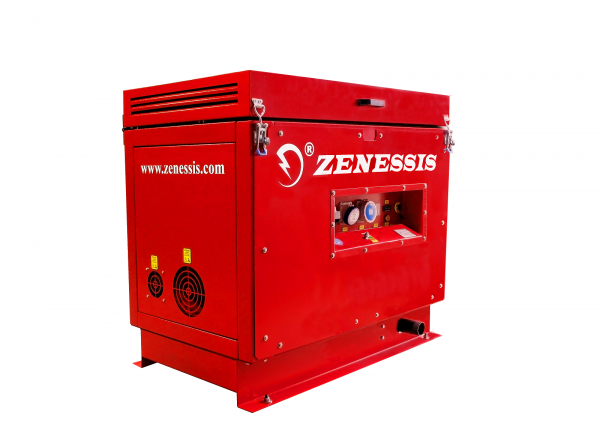

CARCASA
Realizata din otel galvanizat, vopsita in camp electrostatic, insonorizata acustic. Carcasele sunt proiectate pentru a optimiza racirea ansamblului motor si alternator, putand fi montate in exterior, asigurand o protectie impotriva intemperiilor , si un nivel de zgomot redus.
1. Capac mobil acces
2. Inchizatori inox
3. Priza monofazata
4. Priza multipini conexiune automa
5. Grilaje intrare aer
6. Tampoane flexibile
7. Toba esapament rezidentiala
8. Ventilatoare evacuare aer
9. Aparataj informare
DIMENSIUNI & GREUTATE
Dimensiuni & greutate grup electrogen inchis |
|
Dimensiuni (lungime x latime x inaltime) (mm) |
1200 x 700 x 1070 |
Greutate (kg) |
130 |
Capacitate rezervor combustibil (litri) |
4,3 |
Nivel sonor @ 7m |
68 |
DOTARI OPTIONALE
♦ Sistem incalzire anticondens tablouri electrice
♦ Sistem incalzire combustibil
♦ sistem incalzire incinta
♦ Sistem monitorizare & comanda la distanta
♦ Panou comanda automata cu tablou transfer AAR inclus
♦ Tablou ocolire – inventie brevetata ENDRESS – Brevet OSIM 00010 / 2012
♦ Remorca auto
♦ Pornire prin telecomanda
♦ Protectie lipsa impamantare
♦ Tava retentie lichide
♦ Senzor detectie scurgeri lichide
Optional remorca auto omologata RAR
Certificari Endress Group Romania S.R.L.:
ISO 9001 : 2008, ISO 14001 : 2005, ISO 18001 : 2008.
Grupurile electrogene ZENESSIS sunt conforme CE si sunt testate conform legislatiei EU privind nivelul de zgomot 2000 / 14 / EC.
Conditii ambientale de referinta: 1000 mbar; 25ºC; 30% umiditate relativa; putere in conformitate cu normativele ISO 3046 / ISO 8528.
Prime power (PRP) – ISO 8528
Prime power (PRP) - reprezinta puterea continua pe care un grup electrogen este capabil sa o asigure în mod continuu în timp ce alimentează o sarcină electrică variabilă, atunci când funcționează pentru un număr nelimitat de ore pe an, în condițiile de exploatare convenite, intervalele de mentenanta și procedurile fiind efectuate in modul stabilit de către producător.
Standby power (ESP) – ISO 8528
Standby power (ESP) reprezinta puterea maximă disponibilă la o sarcina variabilă, în condițiile de funcționare prevăzute, pe care un grup electrogen este capabil sa o asigure, în caz de pană de curent sau in condiții de testare, intervalele și procedurile de mentenanta fiind efectuate în modul stabilit de producător.
